Крепления для съёмки: как напечатать удобную быстросъёмную систему для камеры, смартфона и микрофона

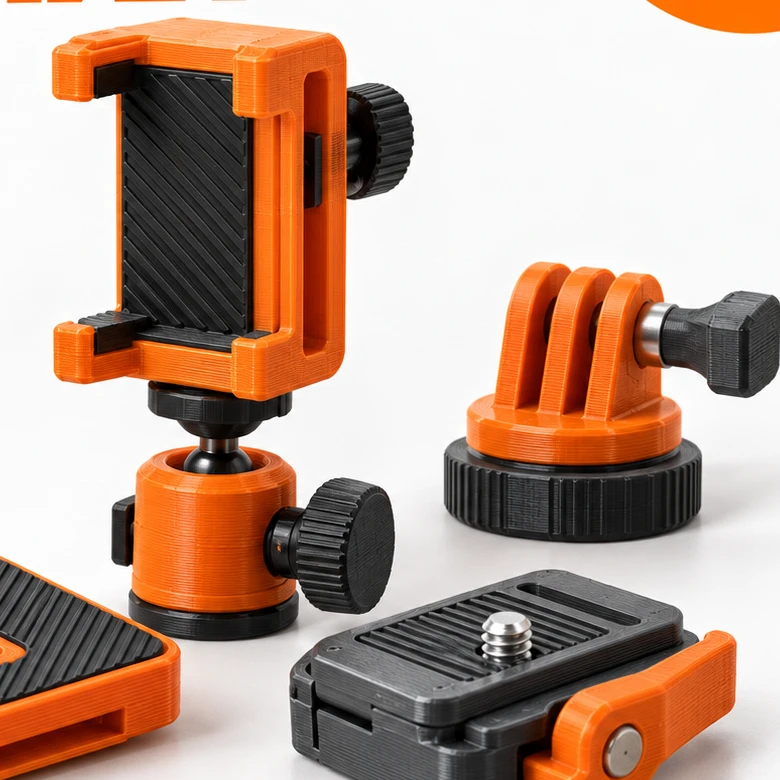

Крупный фрагмент обложки: хорошо видны держатель смартфона на шаровой головке, компактная база и отдельный адаптер под экшн-камеру / аксессуарный узел.

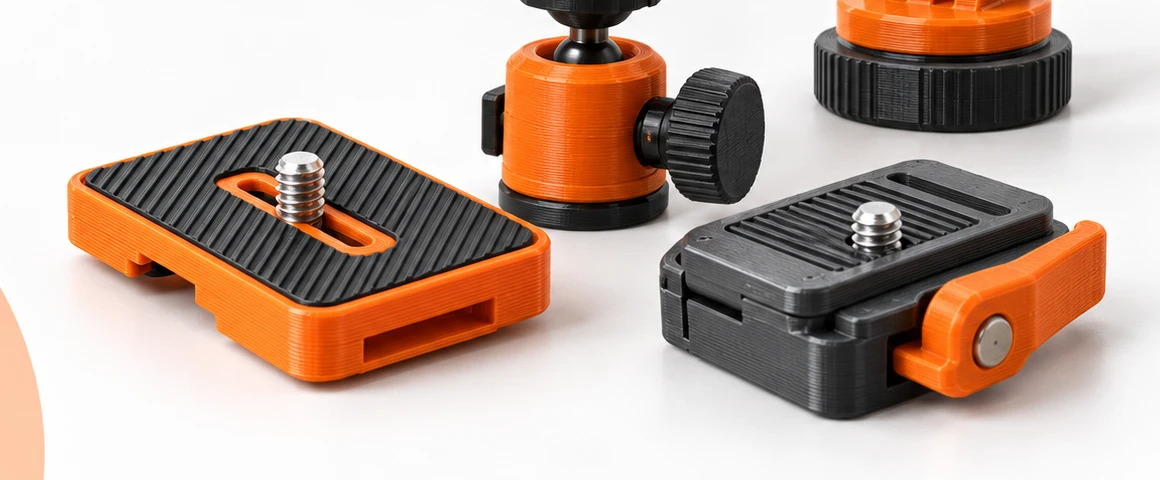

Крупный фрагмент обложки: акцент на двух быстросъёмных площадках. Слева — плоская площадка с винтом 1/4″, справа — компактная база с прижимным рычагом.

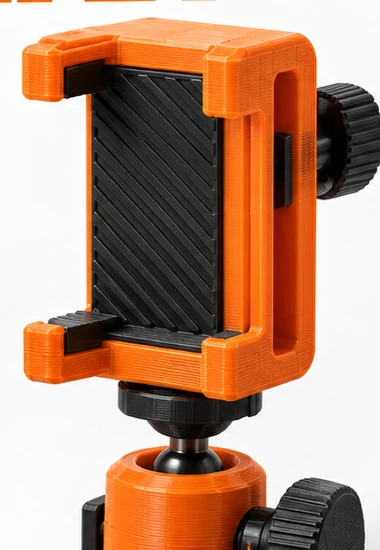

Дополнительный крупный план: держатель смартфона. Именно такие узлы логично печатать в мастерской, если нужно быстро переносить телефон между столом, штативом и другими точками съёмки.

О чём эта статья

В этой статье разбираем реальный проект из MakerWorld, который полезен не только любителям фото и видео, но и любому мейкеру, кто снимает сборки, обзоры, пайку, распаковки или работу за верстаком. Речь идёт о быстросъёмной системе для камеры, смартфона, микрофона и штатива. Это тот тип проекта, где 3D-печать не просто украшает рабочее место, а решает практическую задачу: помогает быстро переставлять оборудование между разными стойками и креплениями.

Информация.В основе проекта лежит универсальная быстросъёмная система под стандартный винт 1/4 дюйма. Автор пишет, что она подходит для камеры, микрофона, телефона и других аксессуаров с типовым штативным креплением.

Для базы знаний это хороший материал сразу по нескольким причинам. Во-первых, проект завязан на реальном применении: можно ускорить работу в мастерской и съёмку контента. Во-вторых, он показывает, как печатная деталь стыкуется с готовой фурнитурой — резьбовой вставкой и винтом. В-третьих, это понятный пример, где важны не только форма и внешний вид, но и точность посадки, жёсткость, ориентация слоёв и запас прочности.

Что именно предлагает автор проекта

Проект Quick Release System | Camera, Phone, Mic, Tripod опубликован на MakerWorld автором Marco RC Arena. В описании указано, что красная быстросъёмная площадка совместима с форматом Slik 6252 и имеет размеры 40 × 30 мм. Автор начал проект как замену дополнительной площадке для штатива Slik Sprint Pro III, а затем спроектировал и собственную базу с механизмом фиксации.

Открыть проект на MakerWorldОткрыть страницу STL / Print Profile

акие именно крепления мы видим в этой статье

Чтобы не было расхождения между текстом и визуалом, зафиксируем набор узлов прямо по обложке. На ней показана быстросъёмная площадка с винтом 1/4″ — это деталь, которая крепится к камере или другому аксессуару. Рядом лежит ответная база с прижимным рычагом: она принимает площадку и позволяет быстро защёлкивать или снимать оборудование без постоянного перекручивания винта.

По центру расположен держатель смартфона на шаровой головке. Такой узел удобен, когда телефон используется как верхняя камера для съёмки сборок, распаковок и пайки. Шаровая головка позволяет быстро изменить наклон и кадрирование, а печатный держатель помогает адаптировать систему под конкретную ширину устройства.

Справа сверху показан адаптер под action camera / GoPro-совместимый интерфейс. Это полезно, если в мастерской используется не только смартфон, но и экшн-камера для динамичных кадров, съёмки станков, рук или процесса сборки. Внизу мы видим ещё одну компактную площадку — это пример того, как модульная система может состоять из нескольких совместимых элементов, которые переставляются между собой.

Где такой проект реально полезен

• Съёмка над рабочим столом. Можно быстро переносить камеру или смартфон между несколькими точками без полного перекручивания крепежа.
• Гибкое рабочее место контент-мейкера. Один и тот же модуль можно использовать для телефона, небольшого LED-света, микрофона или лёгкой камеры.
• Мастерская и DIY-зона. Удобно, когда оборудование нужно снимать, убирать и возвращать без потери положения и без набора переходников на каждый сценарий.
• Собственная экосистема аксессуаров. На базе одного стандарта можно напечатать адаптеры под зажим, стойку, штатив, настольную трубу, полку или стенд.

Почему 3D-печать здесь действительно оправдана

Быстросъёмные площадки и переходники продаются в готовом виде, но универсальные решения редко идеально попадают в реальный сетап конкретного автора. Где-то не хватает длины, где-то нужен другой угол, где-то хочется совместить сразу несколько функций: крепление плюс кабель-клипса, держатель плюс ограничитель, площадка плюс поворотный узел. Именно в таких задачах 3D-печать оказывается особенно полезной.

Печатная система позволяет подстроить геометрию под свой штатив, риг, стол или крепёж. Если у вас уже есть несколько стоек и вы хотите быстро переносить оборудование между ними, имеет смысл не искать десять разных фабричных адаптеров, а выбрать один интерфейс и развивать свою экосистему вокруг него.

Что понадобится кроме печатных деталей

1. 1
   Резьбовая вставка 1/4 × 20. Она нужна для корректного крепления оборудования со стандартной штативной резьбой.
2. 2
   Винт и фиксатор / locking nut. Нужны для работы механизма и фиксации узла.
3. 3
   База. Это может быть штатив, настольная стойка, штанга, струбцина, алюминиевый профиль или самодельная опора.
4. 4
   Инструмент для аккуратной сборки. В зависимости от реализации пригодятся шестигранник, отвертка и, при необходимости, нагрев для установки вставки.

Материал и настройки печати

Автор указывает, что проект можно печатать из PETG, PLA+ или ASA. На практике выбор стоит привязывать к условиям эксплуатации:

• PLA+ подойдёт для лёгких аксессуаров и спокойной студийной среды без высокой температуры.
• PETG — наиболее универсальный вариант для реальных рабочих креплений: он лучше переносит нагрузку и менее капризен, чем ASA.
• ASA логичен, если крепление будет использоваться в жарких условиях, рядом с мощным светом или при более требовательной эксплуатации.

В доступных профилях печати для модели фигурируют настройки 0,2 мм слой, 6 стенок, 25% infill, а также вариант с 50% infill. Это хороший ориентир: если речь идёт о функциональной механике, экономить на стенках не стоит. Лучше увеличить периметры и заранее проверить посадку деталей, чем получить люфт или слабое место на рабочем узле.

На что обратить внимание при проектировании собственных модулей

Даже если вы берёте готовую модель за основу, почти наверняка захочется развить систему под себя. Здесь важно учитывать несколько моментов:

• Ориентация слоёв. Слабое место многих зажимов и площадок — разрыв вдоль слоёв под изгибающей нагрузкой.
• Толщина стенок. Для силовых деталей лучше закладывать запас и не пытаться экономить пластик до минимума.
• Люфты и допуски. Быстросъём должен входить уверенно, но без закусывания. Если посадка слишком тугая, механизм будет неудобным; если слишком свободная — появится вибрация.
• Кабель-менеджмент. Иногда именно он сильнее всего влияет на удобство съёмки. Имеет смысл сразу проектировать клипсы или каналы под провод.
• Безопасность. Если оборудование дорогое, продумайте ограничитель, страховку или вторичную фиксацию.

Пошаговый сценарий для статьи «СЛОЙ.»

1. 1
   Определите основной сценарий: смартфон, камера, микрофон, свет или гибридное использование.
2. 2
   Выберите, куда будет устанавливаться база: на штатив, настольную стойку, профиль или струбцину.
3. 3
   Скачайте проект на MakerWorld и изучите состав деталей.
4. 4
   Подготовьте фурнитуру: вставку 1/4 × 20, винт и крепёж.
5. 5
   Напечатайте тестовую базу и площадку с рекомендованными параметрами.
6. 6
   Сначала проверьте посадку и работу механизма без тяжёлой техники.
7. 7
   После теста соберите уже рабочий набор под свой сетап.
8. 8
   При необходимости разработайте собственные модули на базе того же интерфейса.

Что можно улучшить или развить дальше

На базе такого проекта можно сделать целую линейку полезных креплений для мастерской и домашней студии:

• держатель телефона для съёмки сверху;
• кронштейн под компактный LED-свет;
• адаптер для петличного или on-camera микрофона;
• мини-риг для двух аксессуаров сразу;
• быстросъёмный узел для штатива, верстака и полки в одном стандарте.

Итог

Крепления для съёмки — отличная тема для раздела «Мастерская», потому что она показывает 3D-печать как рабочий инструмент. Такой проект одновременно затрагивает механику, эргономику, подбор материала, работу с фурнитурой и практическое применение в контент-производстве. А главное — он легко масштабируется: один удачный быстросъёмный интерфейс может стать основой целой системы полезных креплений вокруг рабочего места.
