ИнформацияПроект: Peggit — Pegboard Mounting System
Автор RobertCowanDIY сделал модульную систему для обычной перфопанели: базовый клип остаётся на pegboard, а держатели можно быстро снимать и переставлять без демонтажа всей панели.
Что именно мы собираем
Задача проекта — превратить обычную перфорированную панель в модульную стену для инструмента. В Peggit есть две ключевые части: клип, который фиксируется на самой панели, и receiver — ответная часть держателя, которая защёлкивается на клипе. Поэтому отвёртки, биты и другие аксессуары можно переставлять без повторного вкручивания крепежа.
Это принципиально отличается от обычного печатного крючка: Peggit — не один держатель, а интерфейс крепления, на который можно строить собственные модули.
Если у вас стандартный pegboard с шагом отверстий 1 дюйм (25,4 мм), система рассчитана именно на такой формат. Для IKEA Skådis и других панелей с другой геометрией нужен отдельный адаптер или ремикс.
Как устроено крепление
По описанию автора базовый клип ставится на стандартную панель при помощи двух автомобильных push-rivet размером 15 × 12 × 6 мм. После фиксации держатель защёлкивается на клипе. Чтобы снять модуль, нужно нажать на два нижних усика крепления.
Что понадобится
| Компонент | Количество / размер | Зачем нужен |
|---|---|---|
| Печатный Peggit clip | 1 на точку крепления | Остаётся на pegboard |
| Automotive push rivet | 15 × 12 × 6 мм, 2 шт. | Крепит клип к панели |
| Receiver / держатель | 1 шт. | Съёмная часть системы |
| Магнит | 60 × 5 × 10 мм | Используется в магнитных держателях; число зависит от модуля |
| Винты M3 | По конкретному держателю | Крепление endcap у магнитных моделей |
| M4 × 16 с плоской головкой | Опционально | Автор предлагает как более удобную альтернативу центральному штифту push-rivet |
Не покупайте крепёж до проверки своей панели.Автор указывает стандартный pegboard с шагом 1″ и push-rivet 15 × 12 × 6 мм, но толщина и форма отверстий у разных панелей отличаются. Сначала распечатайте один клип и проверьте посадку.
Настройки печати: что говорит автор
Для базового клипа автор прямо указывает несколько полезных вещей:
- слой 0,2 мм;
- печать плашмя;
- поддержки не нужны;
- PLA подходит, потому что после защёлкивания усики клипа не работают под постоянным натяжением.
На странице MakerWorld также доступны готовые Print Profiles. На момент проверки профили используют слой 0,2 мм и 2 стенки; параметры infill зависят от выбранного профиля.
Рекомендация СЛОЙ.
Для начала не «улучшайте» профиль. Напечатайте один базовый клип по исходным параметрам автора. Если он садится на вашу панель и нормально защёлкивается — только после этого печатайте серию. Для самодельных тяжёлых держателей можно отдельно увеличивать число стенок у самого держателя, но это уже редакционная рекомендация, а не настройка автора Peggit.
Какие держатели уже есть в экосистеме Peggit
В базовой странице автор перечисляет готовые модули своей коллекции:
- магнитный держатель отвёрток 5″;
- магнитный держатель отвёрток 10″;
- магнитный держатель отвёрток 12″;
- малый магнитный держатель бит;
- магнитный держатель удлинителей.
Это хороший пример того, почему в мастерской выгоднее строить не набор разрозненных крючков, а единый стандарт крепления: база одна, а надстройки можно менять.
Ссылки на проект
Peggit — базовый clip, STL/CAD и Print Profiles
Коллекция Peggit — готовые держатели
Лицензия базового проекта: Creative Commons Attribution-NonCommercial.
Как сделать свой держатель под Peggit
Самая полезная часть проекта — автор приложил STEP-файлы клипа и receiver. То есть систему можно использовать как интерфейс для собственной оснастки, а не только печатать готовые держатели.
В описании проекта приведён размер кармана под receiver: 27,5 мм по высоте × 75 мм по ширине × 7,5 мм по глубине. Автор предлагает сделать в вашей модели такой карман и совместить его с receiver — после этого новый держатель становится совместим с базовым Peggit clip.
Монтаж: пошаговый чек-лист
- 1Измерьте панель. Для базовой версии Peggit нужен стандартный шаг 1″ / 25,4 мм.
- 2Скачайте базовый проект и распечатайте только один clip.
- 3Проверьте отверстия. Push-rivet должен входить без разрушения панели и без чрезмерного люфта.
- 4Сделайте пробную раскладку. Автор советует временно поставить rivet без центрального штифта — так держатель легче снять и переставить.
- 5Зафиксируйте окончательное положение. После выбора места установите центральные штифты. Либо используйте предложенный автором M4 × 16 с плоской головкой.
- 6Защёлкните receiver. Убедитесь, что держатель полностью сел на клип.
- 7Нагружайте постепенно. Сначала положите лёгкий инструмент и убедитесь, что панель, rivet и напечатанная деталь не деформируются.
Что делать, если что-то не подходит
| Проблема | Что проверить |
|---|---|
| Клип не совпадает с отверстиями | Шаг отверстий: базовый Peggit рассчитан на 1″ / 25,4 мм |
| Push-rivet болтается или не входит | Фактический диаметр отверстий и размер rivet 15 × 12 × 6 мм |
| Receiver туго защёлкивается | Первый слой, elephant foot, точность внешних размеров; не масштабируйте детали независимо друг от друга |
| Держатель люфтит | Полностью ли посажен rivet; для частой перестановки можно рассмотреть вариант с M4, который предлагает автор |
| Магнитный модуль плохо держит инструмент | Размер магнита 60 × 5 × 10 мм, его посадку и ориентацию; число магнитов зависит от конкретного модуля |
На странице Peggitне указана расчётная грузоподъёмность. Поэтому не используйте этот клип как заведомо силовое крепление тяжёлого электроинструмента, аккумуляторов или предметов, падение которых может повредить человеку или технике, без собственного испытания конкретной панели, крепежа и модели.

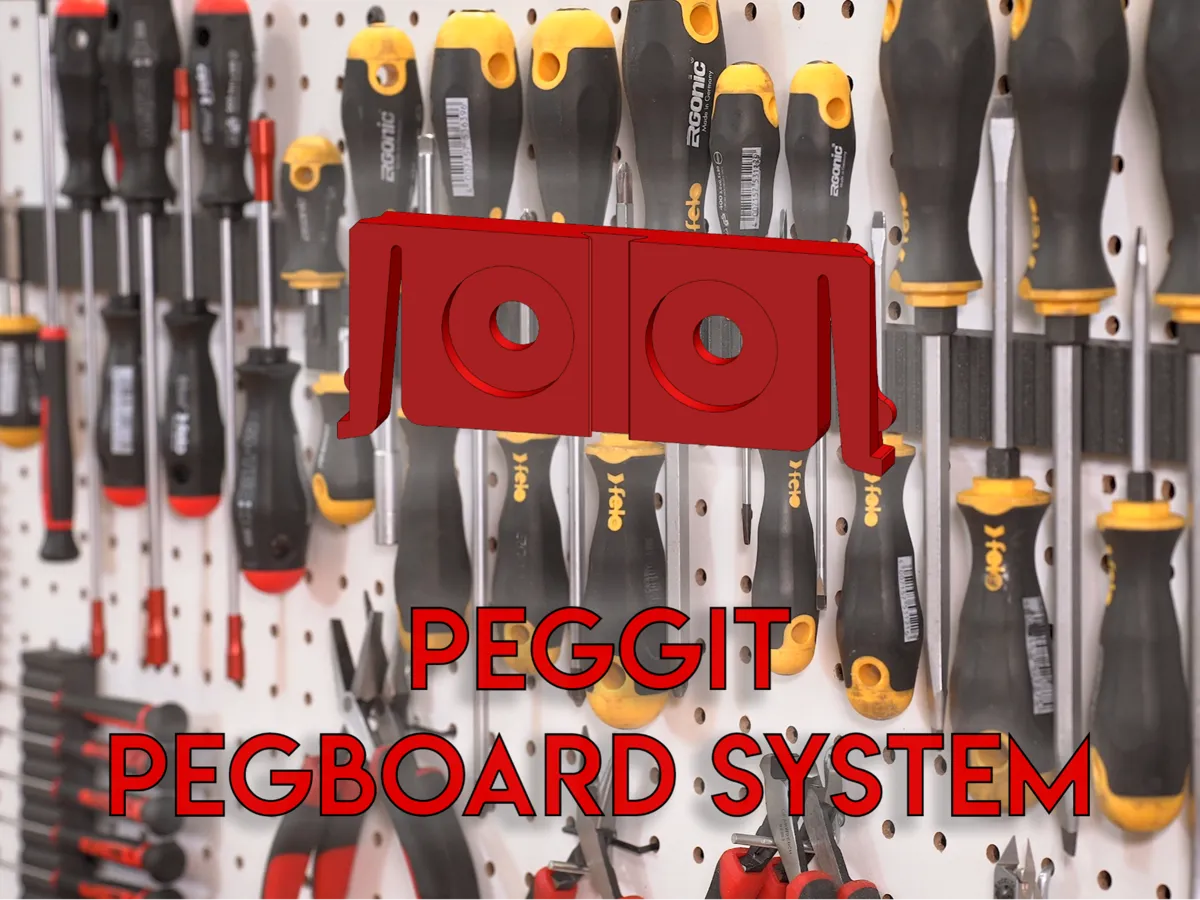

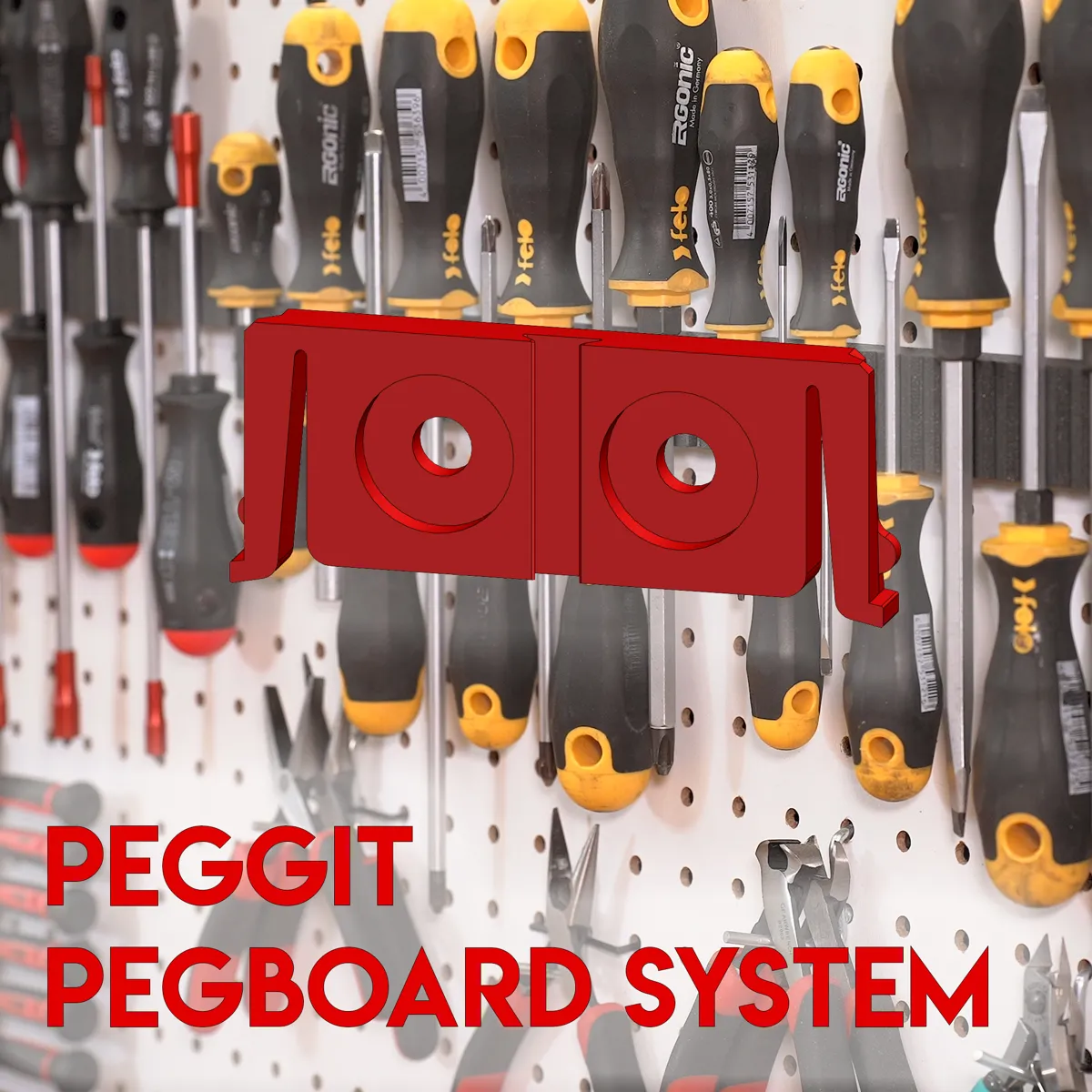

Фото исходного проекта MakerWorld
Ниже — изображения из карточки исходного проекта. Они нужны как визуальный эталон реальной модели; наши оранжево-чёрные изображения выше — редакционные иллюстрации и не заменяют точную геометрию STL.
Система собрана правильно, если базовый clip жёстко сидит на pegboard, receiver полностью защёлкивается, а держатель можно снять нажатием на нижние усики и переставить на другой clip без демонтажа панели.
Вывод
Peggit интересен не самим фактом «напечатать держатель для отвёрток», а архитектурой. Один стандартизированный clip превращает pegboard в платформу: сегодня на нём висит отвёртка, завтра — набор битов, а послезавтра вы проектируете собственный держатель под штангенциркуль или расходники.
Для «Мастерской» это именно тот тип проекта, который нам нужен: 3D-печать работает наравне с обычной панелью, крепежом, магнитами и ручным инструментом, а результат реально улучшает рабочее место.
